DL-GBWK-A220系列

產品概述

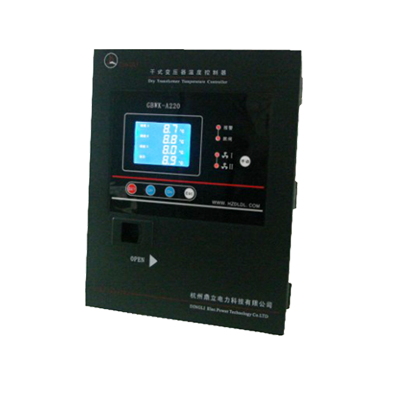

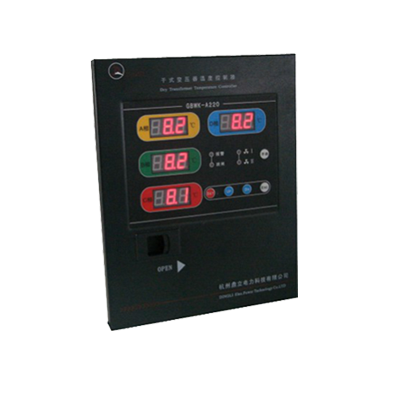

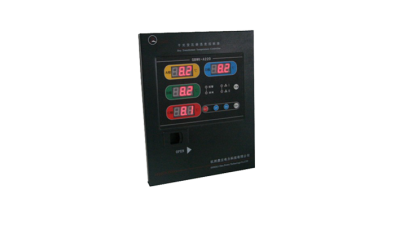

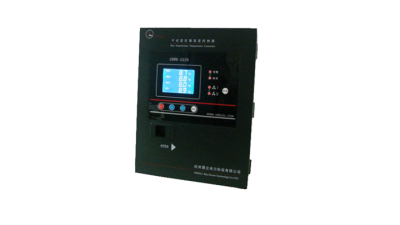

       DL-GBWK-A220系列干式變壓器溫度控制器采用高性能PT100傳感器，采用液晶屏或數碼管顯示三相繞組及鐵芯溫度值,是保證干式變壓器安全運行的控制裝置。該儀表設計新式，結構緊湊、牢固、顯示醒目、直觀，具有更加完善的系統保護、參數保存與輸出指示等功能。其特有的溫度超限報警、超溫跳閘、風機定時啟停、三相繞組溫度4～20mA模擬量輸出和RS-485通訊等功能；可以更好的保證無人值守供電系統安全、高效運行。本產品具有精度高、體積小、壽命長、安裝方便，易使用等特點。

主要技術指標

工作電源：AC220V  50Hz

使用條件：溫度，-25℃～+65℃;濕度，相對濕度≤93%RH

控制、報警、跳閘溫度設置范圍5～200℃可調

三相繞組及鐵芯的測溫范圍：0℃～200℃

環境溫度的測溫范圍：0℃～125℃

精    度: ±1℃

風機輸出：有源輸出AC220V 5A

超溫報警：觸點輸出（常開）5A

跳    閘：觸點輸出（常開）5A

耐 高 壓：50HZ，2500V歷時1min，無擊穿或飛弧現象

絕緣電阻：≥500MΩ

功    耗：3W

體    積：210×260×88mm³

       重    量：800g

安裝方式

嵌入式安裝：開孔尺寸183^+0.5寬×233^+0.5高mm， 固定孔：在中心間距為100(寬)×246(高)mm  上打4個∮5mm的安裝圓孔

     掛式安裝：安裝孔間距110mm，入孔10mm,掛孔5mm
