多功能表

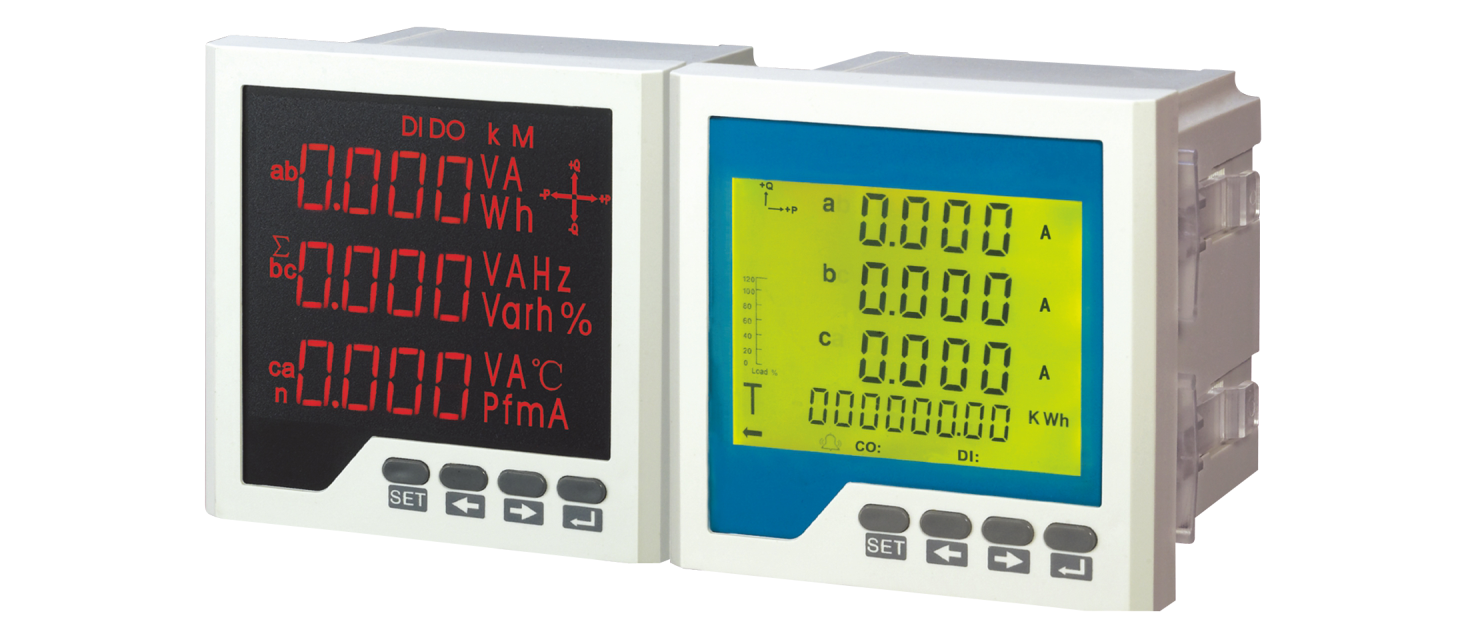

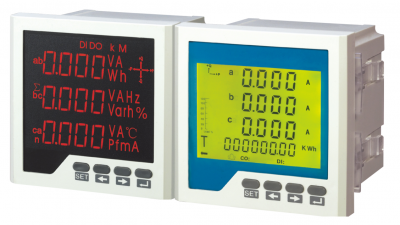

產品概述

多功能電力儀表是高性能的監控采集裝置，具有高精度電力參數實時測量、諧波測量、正反向有功/無功電能計量、分時電能計量、分時電能定時抄表、電力品質分析、事件民發、需量等功能，并配置有豐富的輸入輸出接口可用于現場設備狀態的監測與控制，還集成了RS485能訊接口，可與各種智能配電系統和能量管理系統集成共享豐富的監測數據和電能質量數據。多功能電力儀表有著極高的性價比，可以直接取代常規電力變送器、測量儀表以及相關的輔助單元，應用領域非常廣泛，如能源管理系統、電力監控系統、工礦企業、公共設施、智能建筑和開關柜等配電網絡系統。

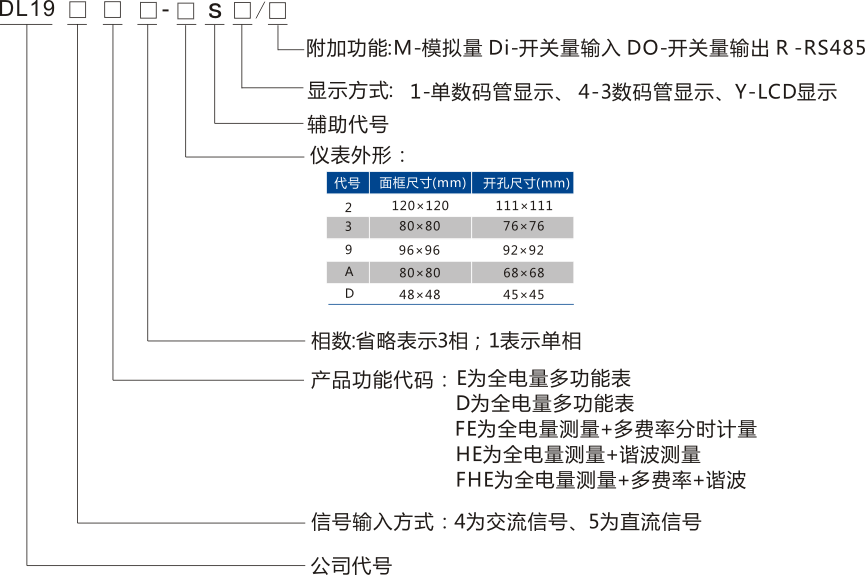

型號命名

主要技術指標

▲工作電源：AC/DC 220V（訂貨需注明）

▲功耗：＜4VA

▲絕緣電阻：＞1000MΩ

▲交流耐壓：AC 2KV

▲工作溫度：-10℃～+55℃

▲相對濕度：≤93%，無腐蝕性氣體場所

▲接線方式：三相四線、三相三線

▲電壓輸入：AC57.7V、AC100V、AC220V、AC380V

▲電流輸入：AC 1 A、AC 5 A

▲測量精度：電壓/電流/有功功率/無功功率/功率因數  0.5級

            頻率  0.02Hz

            有功電能  0.5S級或0.2S級

            無功電能  1級或2級

▲通訊接口：RS485Modbus RTU

▲開關量輸入：支持4路干接點輸入

▲開關量輸出：支持3路繼電器輸出

▲變送輸出：支持1路模擬量輸出

▲靜電放電：4級

▲電快速瞬變脈沖群：4級

▲浪涌（沖擊）：4級

外型尺寸

面框尺寸：120×120；96×96；80×80；72×72；48×96；48×48

開孔尺寸：111×111；92×92；76×76；68×87；45×92；45×45
