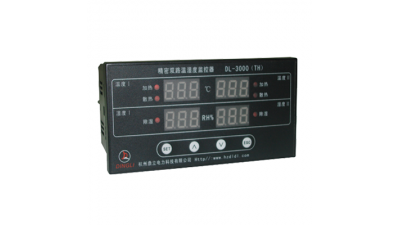

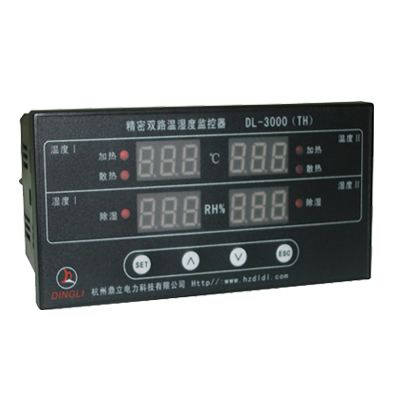

DL-3000系列

產品概述

DL-3000（TH）系列屬于智能型數顯溫濕度監控儀器,采用進口高性能溫、濕度傳感器為感應器件。具有兩路溫度、兩路濕度獨立控制單元，用數碼管顯示溫（濕）度設定值和測量值，可對工作環境溫（濕）度變化進行實時監控，并根據預設環境溫（濕）度設定值來啟動相應工作電路，上下限控制值可在全量程內調節，并帶有RS485通訊及負載斷線報警等功能可選。本產品具有小體積、長壽命、好安裝、易使用等特點。主要用于電力部門使用的各種開關柜、端子箱、干式變壓器、箱式變電站、隔離開關、斷路器機構箱以及其他需控制溫（濕）度的相關領域。

根據功能可分為：DL-3000控制型、DL-3000C報警型兩種。

工作原理

在待機狀態下，該產品通過溫（濕）度傳感器對環境溫（濕）度自動進行采樣、即時監控。當環境溫度高于溫度上限設定值時電路啟動降溫負載工作；當環境溫度小于上限設定值減上限回差時降溫負載停止工作；當環境溫度低于溫度下限設定值時電路啟動升溫負載工作；當環境溫度大于下限設定值加下限回差時升溫負載停止工作；濕度只有除濕模式，當環境濕度大于濕度設定值時啟動除濕度負載，當環境濕度小于設定值減回差時除濕負載停止工作。如此循環往復調節，實現精密自動監控。

主要技術指標

▲工作電源：AC220V,50Hz

▲使用環境(監控器): 溫度-25～+60℃,相對濕度≤90%RH

▲控溫范圍：-50～150℃可調；控濕范圍：10～99%RH可調

▲控溫精度：±1℃；控濕精度：±5%RH

▲控溫回差：1～10℃可調

▲控濕回差：1～10%RH可調

▲響應速度：典型值≤5s

▲輸    出：阻性負載AC220V 3A有源

▲報警輸出：無源觸點輸出（3A常開）

▲功    耗：≤3W

▲使用壽命：驅動負載不小于10⁸次

▲體    積：120×60×82mm³

安裝方式

嵌入式：在安裝面板上開孔尺寸116^+0.5×56^+0.5mm孔，通過安裝支架將控制器固定在面板上。
