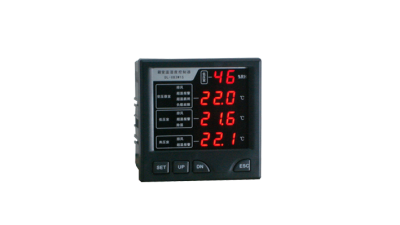

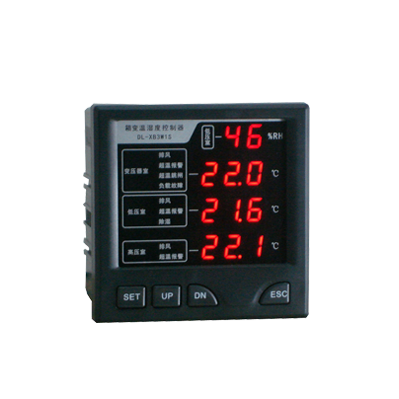

DL-XB3W1S

產品概述

本產品是為箱變?cè)O(shè)備柜內部進行溫、濕度監控而設計的一種專用儀表。屬智能型數顯溫濕度監控儀器。具有三路溫度、一路濕度獨立控制單元，用數碼顯示溫濕度設定值和測量值，可對工作環境溫濕度變化進行實時監控，并根據預設環境溫濕度控制點來啟動相應工作電路，強行改變環境，使溫濕度控制在設定值的范圍內。本儀表還具有斷電存儲記憶功能，并可通過RS485通訊與監控后臺連接可以更好的保證無人值守供電系統安全、高效運行。

工作原理

該產品通過溫濕度傳感器對環境自動進行采樣、即時監控，當環境溫度高于溫度設定值上限時控制電路啟動外部降溫負載（排風），當溫度下降到上限設定值減上限回差時降溫負載停止工作；當環境溫度一直上升達到報警值時啟動相應的報警輸出；濕度回路通過濕度傳感器檢測空氣濕度，如濕度超過設定起控點則帶動除濕負載（除濕），當濕度下降到設定值減回差時除濕負載停止工作。如此反復循環把環境溫濕度控制在預設范圍內。儀表還具有變壓器室風機故障報警和變壓器室超溫跳閘功能。

主要技術指標

▲工作電源：AC220V     50Hz

▲使用條件：溫度，-25℃～+65℃;濕度，相對濕度≤90%RH

▲溫度測量范圍：-50.0～150.0℃

▲濕度測量范圍： 5～99% RH

▲溫度精度: ±1 ℃

▲濕度精度：±5% RH

▲溫（濕）度回差：0～20可調

▲控制端輸出：AC22V 3A（有源常開）

▲報警點輸出：觸點輸出 3A（無源常開）

▲功    耗：≤5W

▲體    積：96×96×90mm

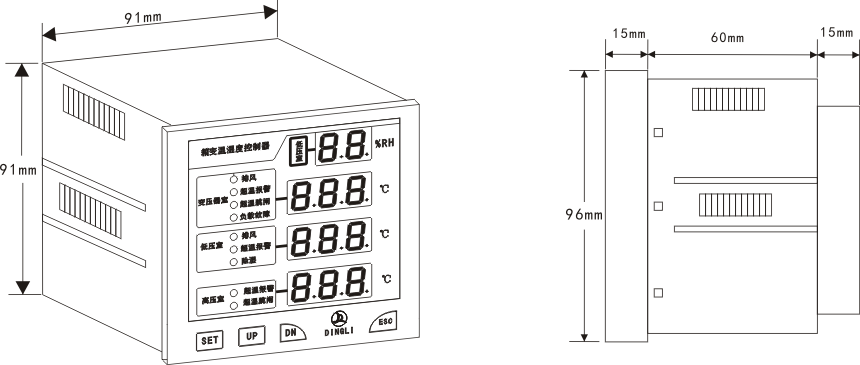

外型開孔尺寸

體積：96×96×90mm     開孔：92×92mm
