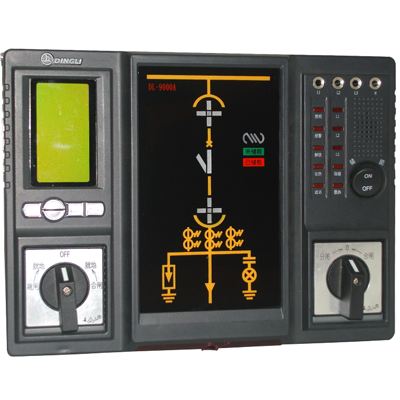

DL-9000A

產品概述

DL-9000A智能操控裝置是根據當前中壓系統開關柜技術發展而開發計的一種新型的多功能、知能化模擬動態指示儀裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動加熱除濕控制、溫度控制等多功能于一體，并具人體感應帶電提示，柜內照明，語音防誤提示，儲能手動/自動，合閘/分閘，遠方/就地操作，母排/觸頭及電纜接頭無線測溫，RS 485通信等功能；這些指示功能可分可合，用戶可根據需要選擇指定不同的訂貨型號并提供一次方案圖即可。該產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。產品具有先進技術、顯示清晰、長壽命等特點。

本產品適用于心3～35KV戶內開關柜，可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、帶電（閉鎖）指示器、自動加熱除濕、溫度控制器等多種控制、指示裝置。

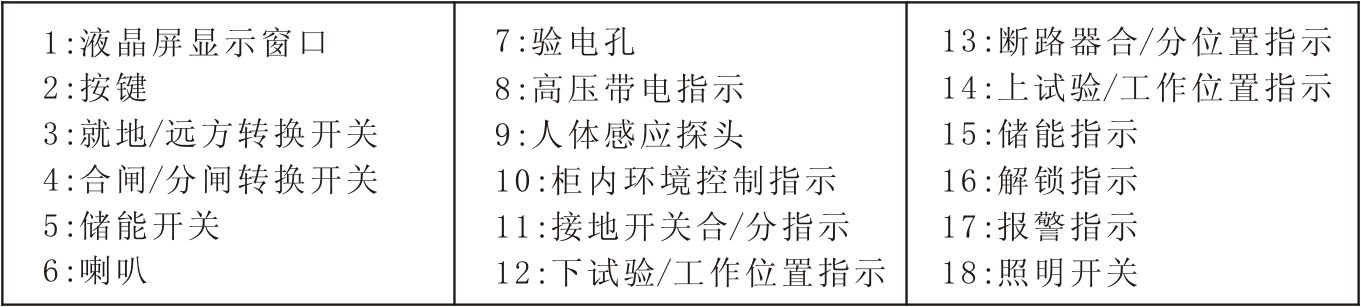

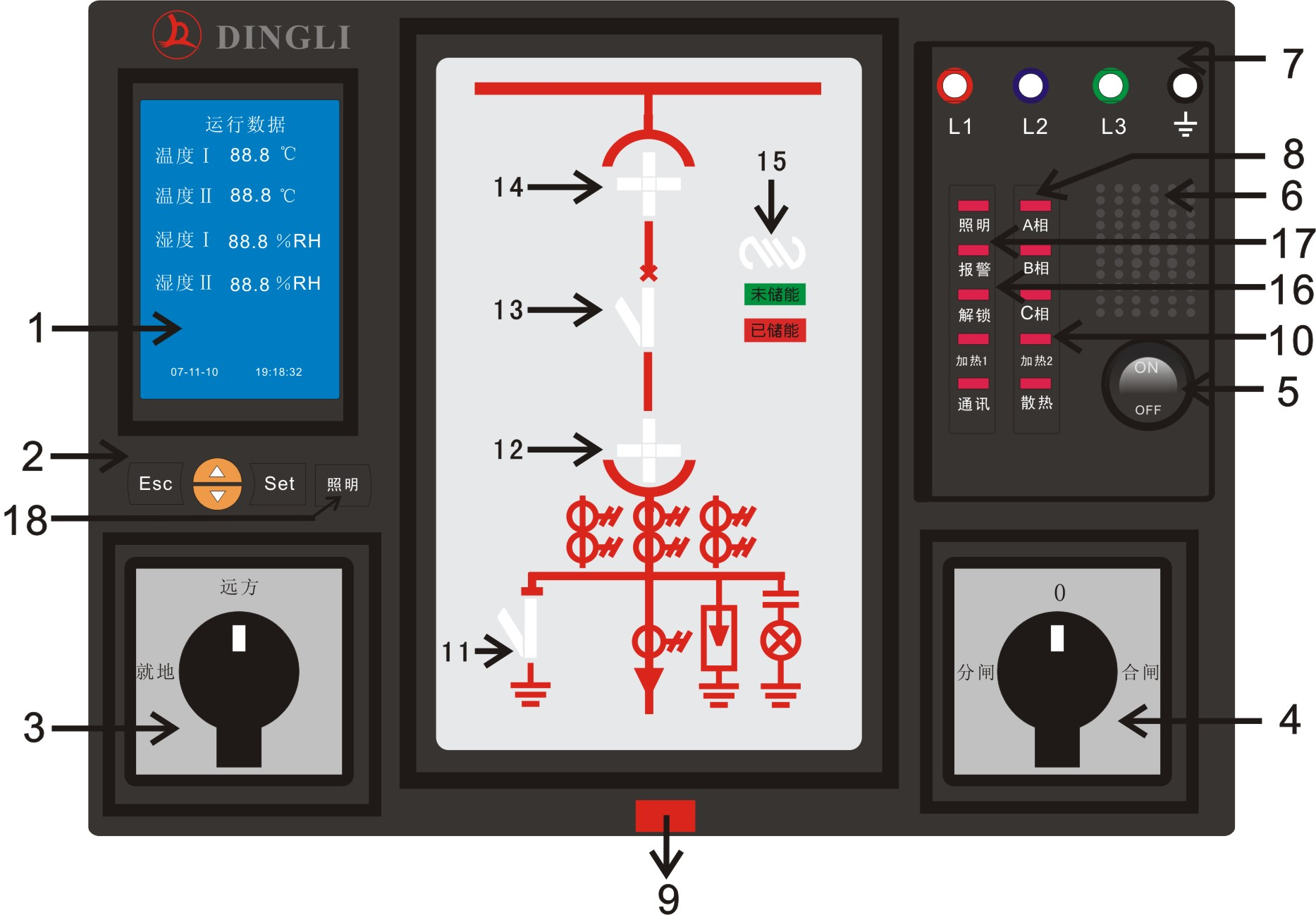

面板指示圖

主要技術指標

▲工作電源：AC/DC 85～230V

▲使用條件：溫度，-25℃～+65℃；濕度，相對濕度≤90%RH

▲環境溫度測量范圍：-25℃～+65℃

▲環境濕度測量范圍： 5～99% RH

▲環境溫度精度: ±1 ℃

▲環境濕度精度：±5% RH

▲無線溫度測量范圍：-25℃～+125℃

▲無線溫度測量精度：±2 ℃

▲傳送頻率：2.4G

▲控制端輸出：AC22V 3A

▲功    耗：≤5W

外型及開孔尺寸

外型尺寸：250mm×185×100mm

    開    孔：228mm×169mm
